Montáž záchytných sietí proti pádu
Záchytné bezpečnostné siete pre pád osôb z výšok - typ S
Pokyny na montáž na stiahnutie

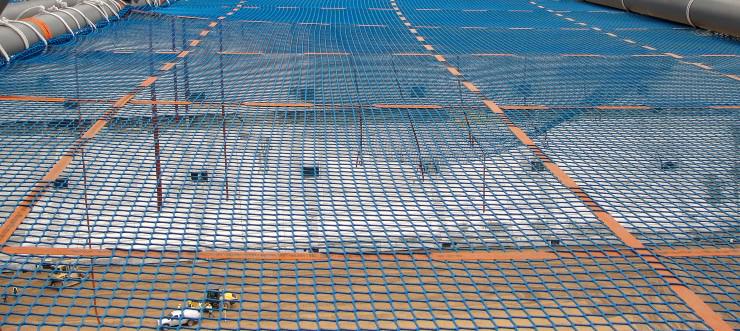

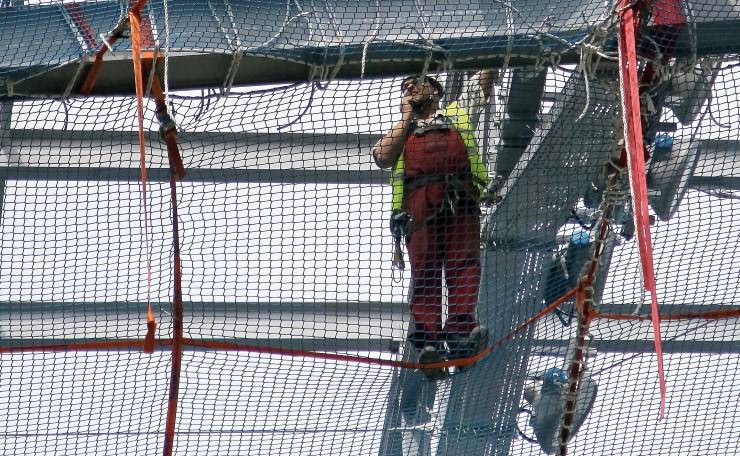

Záchytná bezpečnostná sieť - typ S je horizontálne pripnutá sieť s pretiahnutým obvodovým lanom a 3 testovacími vzorkami siete pripnutými k záchytnej sieti. Záchytné bezpečnostné siete proti pádu sú používané na zachytenie osôb, ak nie je možné priamo zabrániť pádu. Siete sú napríklad používané na zachytenie osôb pracujúcich pod strechami hál a pri stavbe mostov. Presné označenie pre tento typ bezpečnostnej siete je: Záchytná bezpečnostná sieť, európska norma 1263-1 Systém S. Bez ohľadu na minimálnu silu pevnosti je táto kategória opäť rozdelená do štyroch tried siete, ktorá musí spĺňať nasledujúce požiadavky:
Minimálna pevnosť obvodového lana: 30 kN
Maximálna veľkosť ôk: 60 alebo 100 mm
Minimálna absorpcia energie testovacej siete 3 x 3 m (pozrite tabuľku)
Typy sietí:
V novom stave musí mať záchytná sieť rezervnú kapacitu, ktorá pokryje aspoň jeden rok starnutia. Naše záchytné siete majú ešte väčšiu rezervnú kapacitu, a preto ponúkajú čo najvyššiu bezpečnosť.
| Typ siete | Maximálna veľkosť oka |
Min. hranica pevnosti |
x koeficient bezpečnosti | x koeficient starnutia pre 1 rok |
= Min. pohltenie energie v novom stave |
| A1 | 60 mm | 2,3 kJ | x 1,5 | x 1,2 | = 4,14 kJ |
| A2 | 100 mm | 2,3 kJ | x 1,5 | x 1,2 | = 4,14 kJ |
| B1 | 60 mm | 4,4 kJ | x 1,5 | x 1,2 | = 7,92 kJ |
| B2 | 100 mm | 4,4 kJ | x 1,5 | x 1,2 | = 7,92 kJ |
Naše záchytné bezpečnostné siete:
| Typ siete | Veľkosť oka | Hrúbka materiálu | Spotreba energie | Napínacia sila |
| A2 | 100 mm | 5,0 mm | cca 4,8 kJ | cca 3200 N |
| A1 | 60 mm | 5,0 mm | cca 6,1 kJ | cca 3200 N |
| B1 | 45 mm | 5,0 mm | cca 9,0 kJ | cca 3200 N |
Možnosti ukotvenia záchytných sietí typu S:
Výstužné laná proti ovísaniu (Typ M)
Bezpečnostné sieťové háky pre T-nosníky
Bočné záchytné bezpečnostné siete na lešenie - typ U
Možnosti prichytenia bočných záchytných sietí

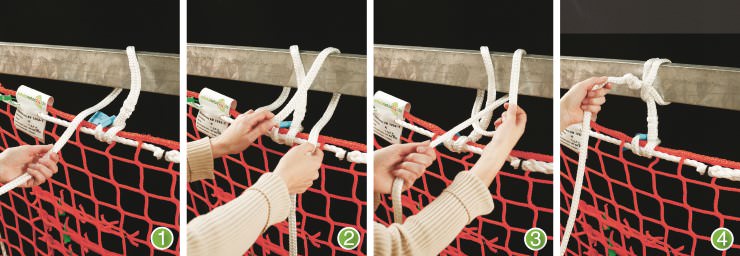

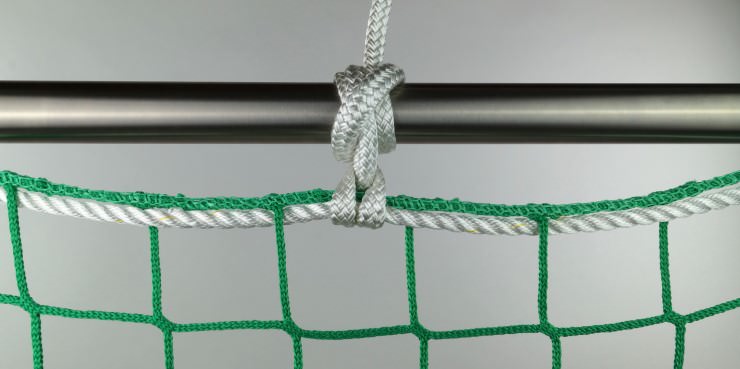

Závesné laná so slučkou
Záchytné siete typu S musia byť prichytené v stabilných, nosných bodoch, ktoré musia zvládnuť zaťaženie najmenej 6 kN s uhlom 45 °. Závesné body nesmú byť umiestnené viac než 2,50 m od seba. Závesné laná sú alternatívou na zavesenie sietí podľa EN 1263. Strana so slučkou sa prichytí k sieti a voľný koniec sa prichytí do závesného bodu.
Možnosť objednania: Závesné lano so slučkou EN 1263-1

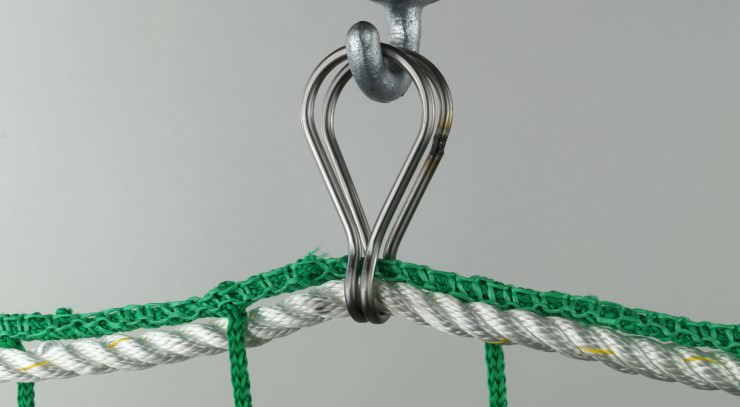

Závesné oká
Závesné oceľové oká zabezpečia stabilné kotviace body v rôznych miestach obvodu siete.
Možnosť objednania: Závesné oceľové oko

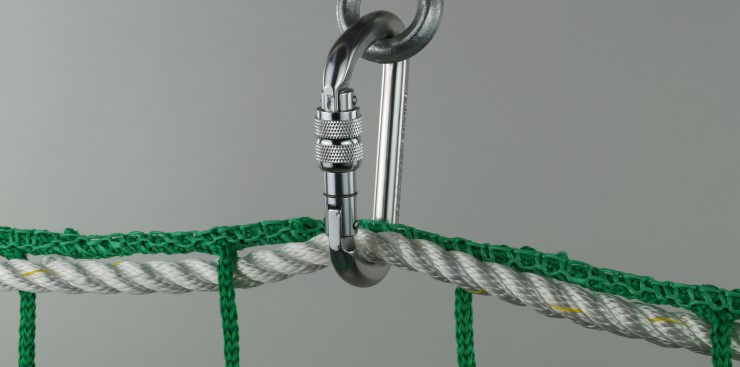

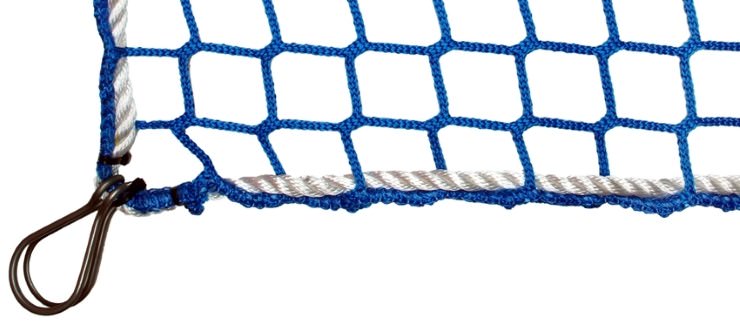

Bezpečnostné karabíny
Bezpečnostné karabíny zabezpečia stabilné kotviace body v rôznych miestach obvodu siete.
Možnosť objednania:
Bezpečnostná karabína 114x12 mm

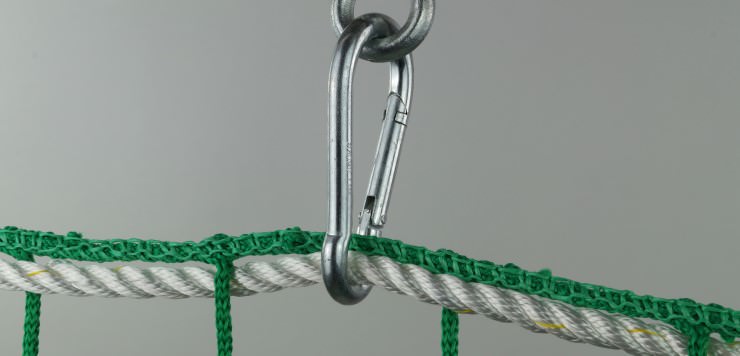

Hasičská karabína 120x11 mm

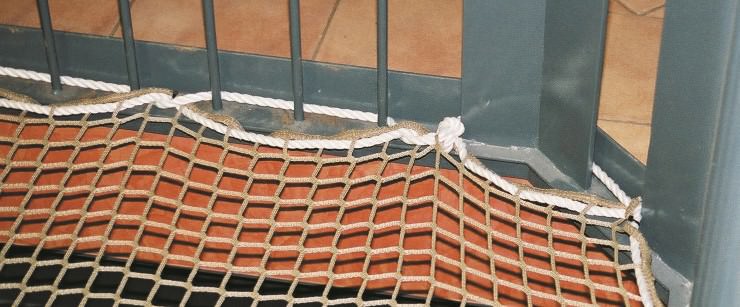

Kotviace laná
Alternatíva na zavesenie záchytnej siete závesným lanom s pevnosťou v ťahu 30 kN. Odporúčame interval max. každé 10 oko.
Možnosť objednania: Polysteel lano 12 mm - návin 220 m
 |
 |
 |

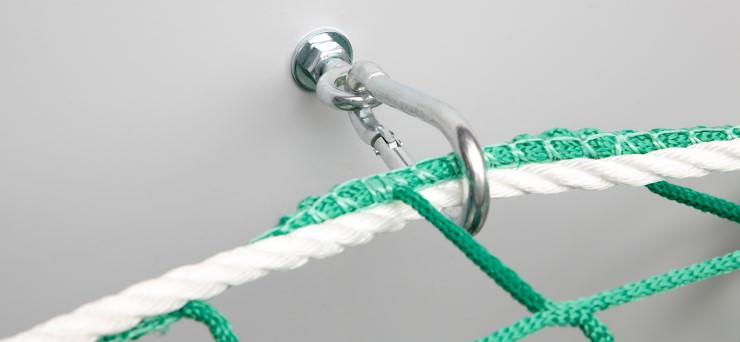

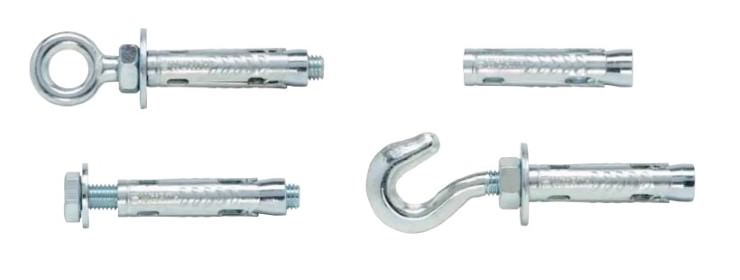

Kotviace oká do betónu
Kotviace záťažové oko môže byť použité na osobnú ochranu do neporušených betónových povrchov.
Odporúčaný interval: 1,00 m - 2.50 m maximum
Možnosť objednania:
Kotviaca skrutka M12 s okom
Hasičská karabína 120x11 mm

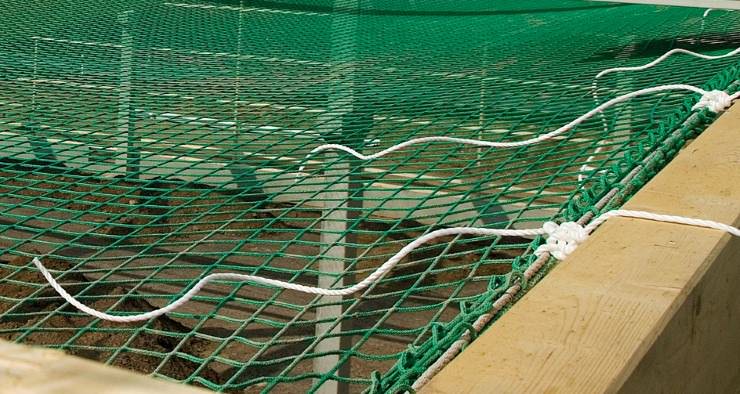

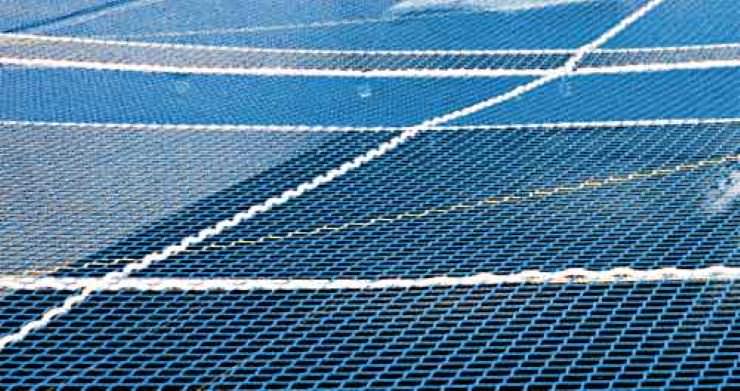

Výstužné laná proti ovísaniu (Typ M)
Výstužné laná sa používajú na redukciu ovísania siete. Lano sa prevlečie sieťovými okami a ukotví k obvodovému lanu siete.
Možnosť objednania: Polysteel lano 12 mm - návin 220 m

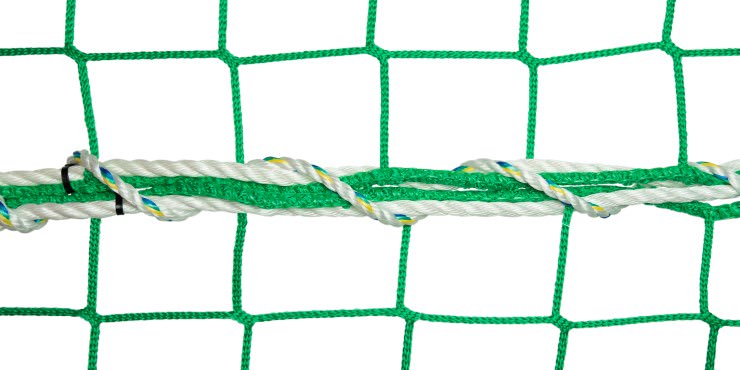

Spojovacie laná (Typ O)
Spojovacie laná sa používajú na spojenie sietí do väčšej plochy. Na spojenie 1 m siete je potrebné 1,50 m lana.
Možnosť objednania: Spojovacie lano - návin 220 m

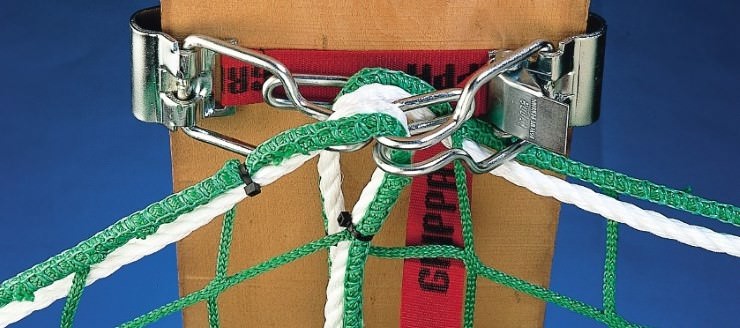

Bezpečnostné sieťové háky pre T-nosníky
Vhodné na upevnenie siete na spodnej strane T-nosníkov. Obidve príchytky obopínajú T-nosník a zatvárajú sa pritiahnutím pásu so západkou.
Možnosť objednania: Bezpečnostný hák Grippa

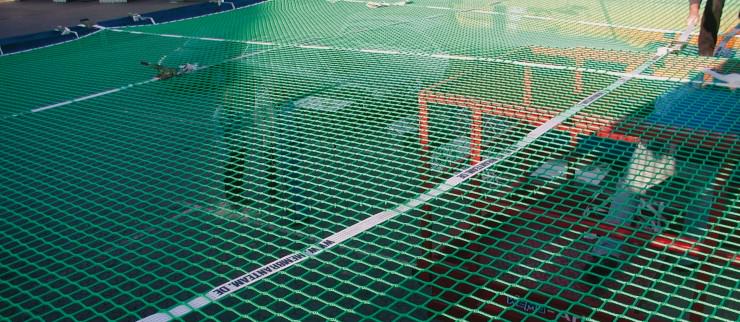

Napínacie pásy
Záchytné bezpečnostné siete sa môžu prichytiť napínacími pásmi na T-nosníkoch alebo podobných konštrukciách. Pri vytvorení šachovnice pomocou napínacích pásov s veľkosťou 2 x 2m na 1 pole sa záchytná sieť môže použiť aj ako nášľapná plošina.
Možnosť objednania:
Napínací pás 2-dielny s napinákom
Napínací pás 1-dielny s napinákom
 |
 |
 |
Bočné záchytné bezpečnostné siete na lešenie - typ U
Pokyny na montáž na stiahnutie
Bočné ochranné siete sa používajú predovšetkým pri práci na strechách. Ďalšou možnosťou sú práce na plošinách alebo v konštrukcii mostov. Slúžia na priamu ochranu osôb pred pádom. Presným označením týchto sietí je ochranný sieťový systém U (ochranná sieť v nosnej konštrukcii na vertikálne použitie). Sú montované na lešenie na strechách alebo na pracovnej ploche fasádového lešenia.
Pre bočné ochranné siete v montovaných lešeniach na streche alebo pozdĺž stavby platí európska norma EN 1263-1. Siete musia ďalej vykazovať primeranú odolnosť proti poveternostným vplyvom a odolávať UV žiareniu. Veľkosť oka nesmie prekročiť maximálnu veľkosť 100 milimetrov. Naše siete tieto požiadavky spĺňajú.
Možnosti prichytenia bočných záchytných sietí
Bočné záchytné siete musia byť prichytené k lešeniu v rozpätí max. 75 cm a napnuté. Prichytenie sa uskutočňuje pomocou Isilink klipsov, rýchloupínacích pások alebo natiahnutím siete priamo na rúrku lešenia.
| Bočné záchytné siete s Isilink klipsami |
Inštalácia pomocou Isilink klipsov:
|
| Bočné záchytné siete s rýchloupínacími páskami |
Inštalácia pomocou rýchloupínacích pások:
|
| Bočné záchytné siete s rúrkou na lešenie |
Inštalácia siete priamo do lešenárskej rúrky:
|
